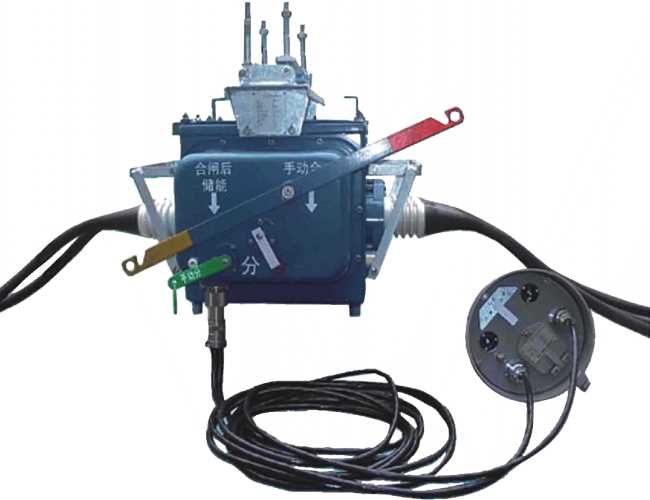

FZW28-12 户外分界真空负荷开关

苏州顶地电气出品的FZW28-12型户外分界真空负荷开关（开关本体与控制器）具备故障检测功能，保护控制功能和通讯功能，安装于10kV架空线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。适用于10kV架空配电线路分段点或联络点分合控制。可与终端设备配套，实现无需通信的就地故障隔离功能。使用于柱上安装的场合，具有手动和电动操作功能。开关为免维护开关。采用真空灭弧和SF6气体作对地及相间绝缘介质。

联系电话：0512-69393820

立即咨询在线留言

产品详情
技术参数
扩展描述
产品样本
认证证书

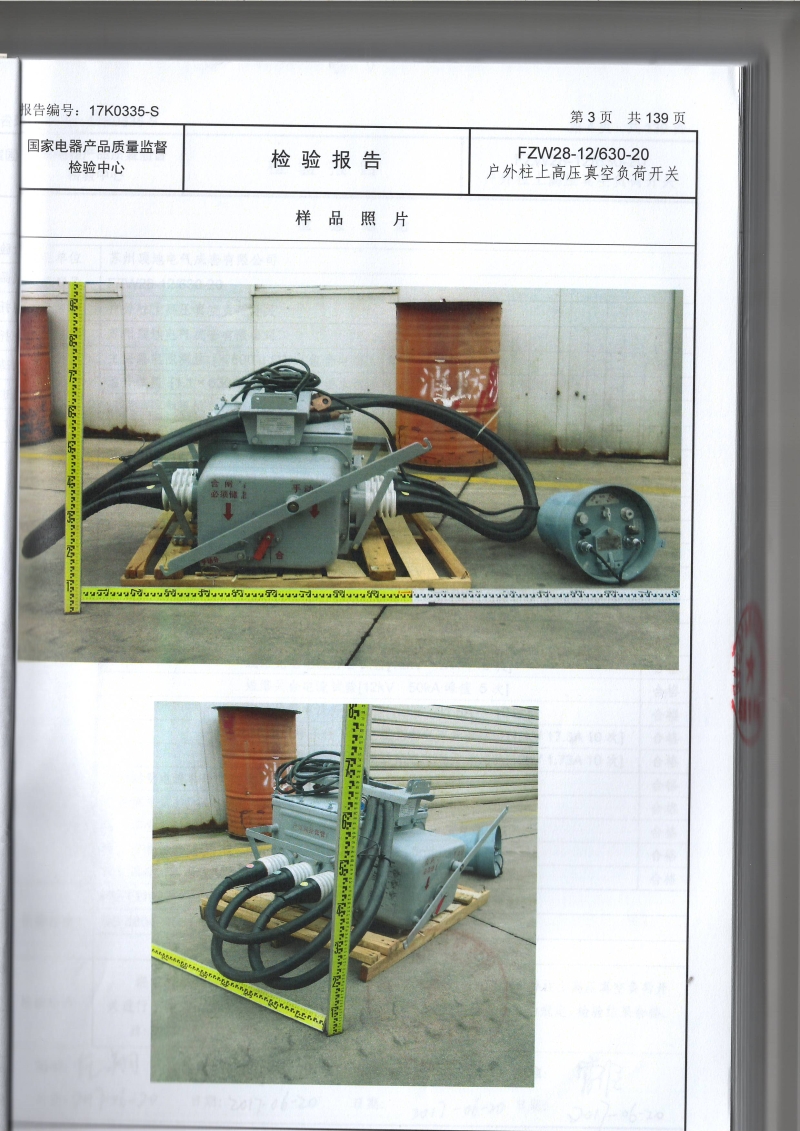

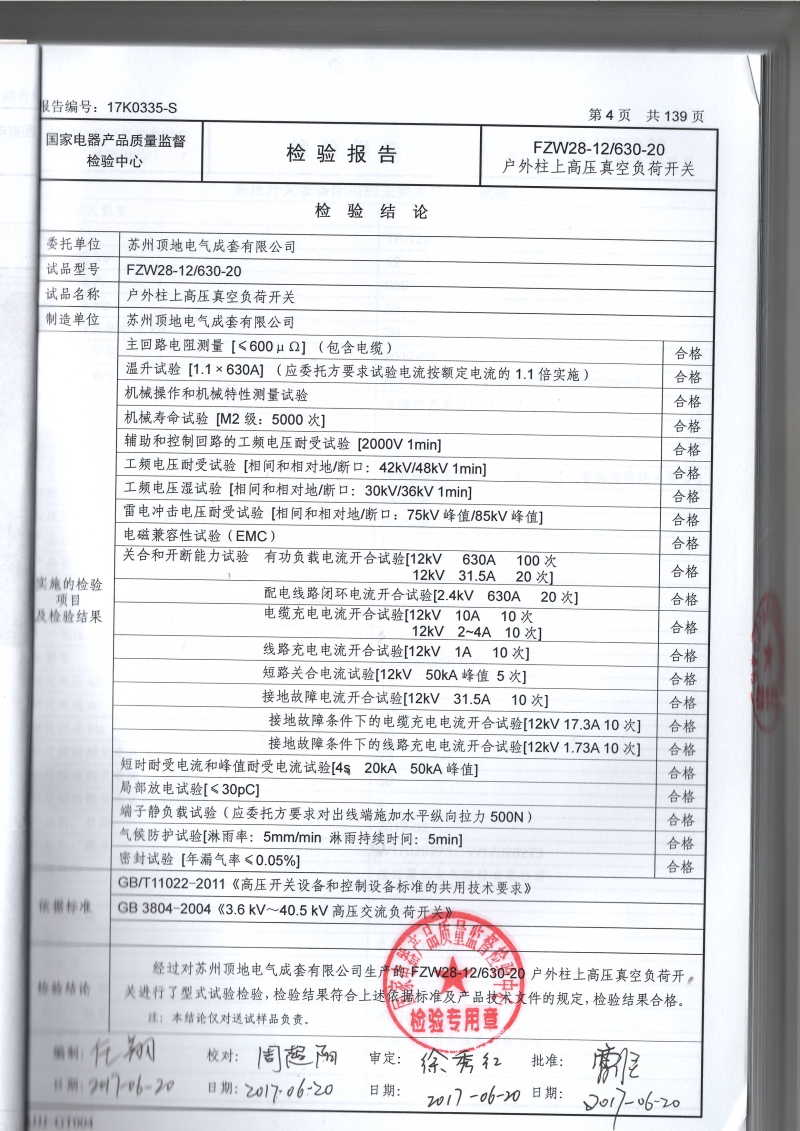

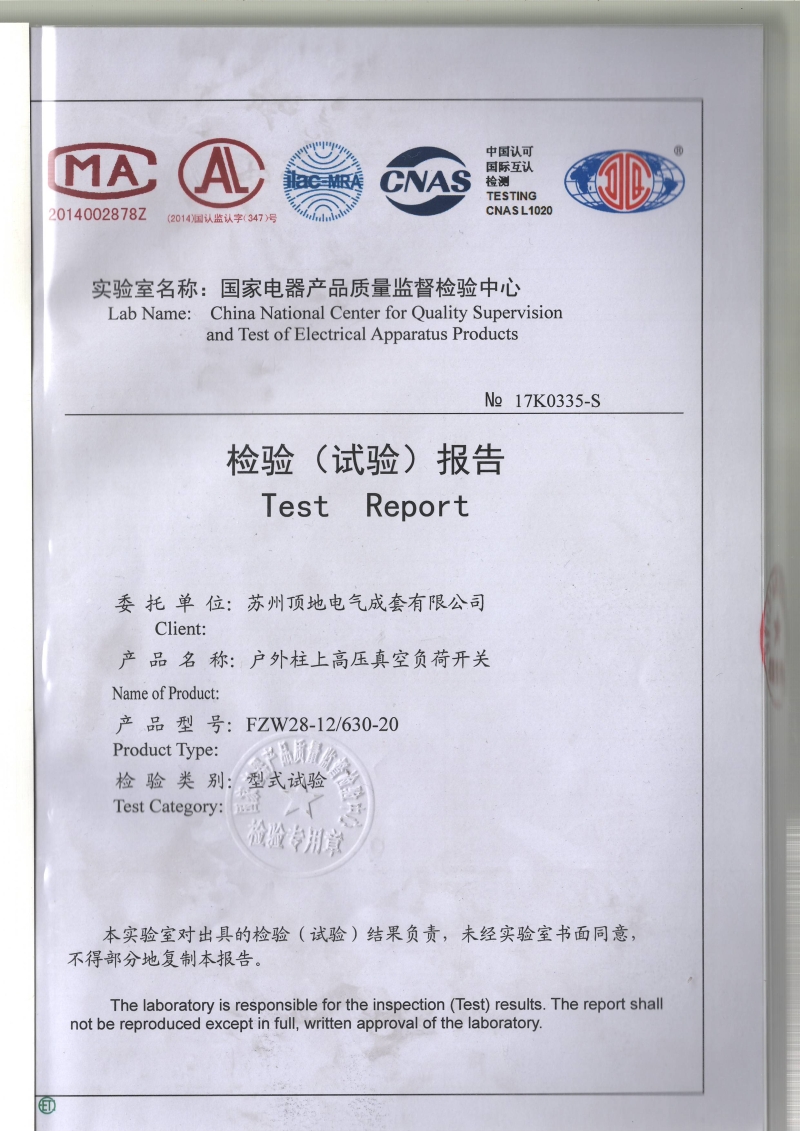

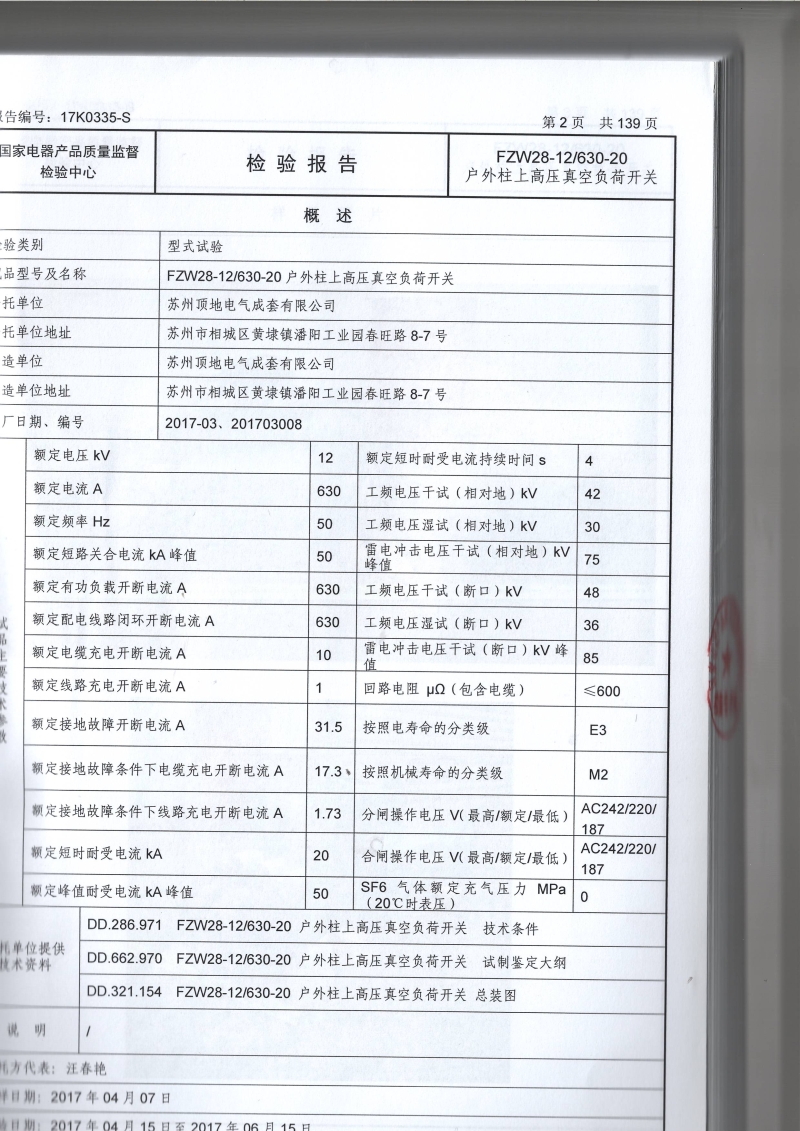

检测报告

产品概述

FZW28-12型户外分界真空负荷开关（开关本体与控制器）具备故障检测功能，保护控制功能和通讯功能，安装于10kV架空线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。适用于10kV架空配电线路分段点或联络点分合控制。可与终端设备配套，实现无需通信的就地故障隔离功能。使用于柱上安装的场合，具有手动和电动操作功能。开关为免维护开关。采用真空灭弧和SF6气体作对地及相间绝缘介质。

使用条件
环境温度: -25°C; -- +40°C
日照烈度: 0.1W/cm2
覆冰厚度: <=10mm
海拔高度: 1000M 及以下地区
相对湿度: 日平均值<=95%,月平均值<=90%
最大风速: 35m/s
抗震能力: 地面水平加速度:0.2g，地面垂直加速度:0.1g

序号	项目		单位	参数
1	额定电压		kV	12
2	额定绝缘水平	1min工频电压(对地/断口)		42/48
2	额定绝缘水平	雷电冲击电压(峰值)(对地/断口)		75/85
3	额定频率		Hz	50
4	额定电流		A	630
5	额定短路开断电流		kA	20
6	额定短路开断电流开断次数		次	30
7	额定峰值耐受电流		kA	50
8	额定短时耐受电流		kA	20
9	额定短路持续时间		S	4
10	分闸时间		ms	40-60
11	合闸时间		mS	60-100
12	全开断时间		ms	< 100
13	机械寿命		次	5000
