12KV高压柜 KYN28A-12 1250A/31.5KA

苏州顶地电气是生产制造高低压成套设备的有限公司,配套国家电网的居配工程提供10KV高压开关柜和SF6环网柜,小区低压配电柜,电缆分支箱和住宅集中计量表箱。农网JP柜。产品3C(CCC)认证实施ISO管理体系,年均销售2-3亿。

联系电话：0512-69393820

产品详情
技术参数
扩展描述
产品样本
认证证书
检测报告

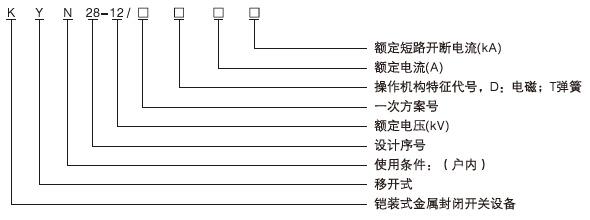

型号含义

产品概述

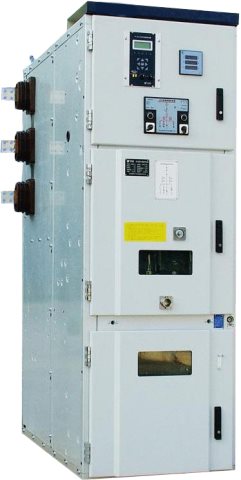

KYN28A-12铠装移开式交流金属封闭开关设备，适用于户内三相 50Hz额定电压12kV的电力系统中,主要应用于发电厂、变电站、工矿企业的变配电中心，作为接受和分配电能并对电路进行控制、保护和和监测。KYN28A-12开关柜具有各种防误操作的功能，包括防止带负荷移动手车、防止接地开关闭合位置合断路器，防止代垫合接地开关合防止误入带电隔室等功能。

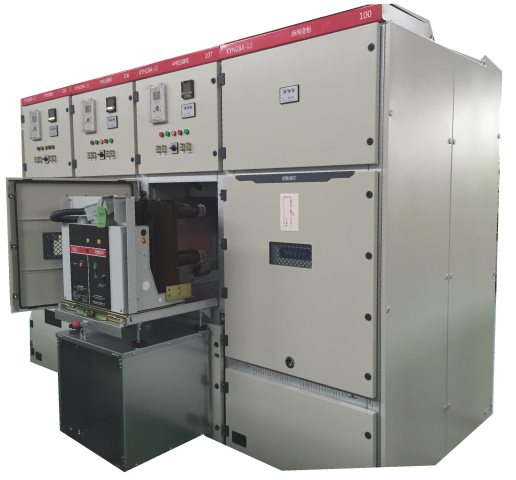

KYN28A-12开关柜配置性能优良的3AS-12,VD4,HVX12等高压交流真空断路器，开关柜二次回路配置现金可靠的控制保护原件；母线采用热缩套管覆盖的绝缘手段、优化电极形状，柜体结构紧凑。KYN28A-12开关柜是技术先进、性能稳定、结构合理、使用方便、安全可靠的配电设备。

使用条件

2.1 环境温度: 上限 +40°C,下限 -25°C;
2.2 相对湿度: 日平均不大于95%; 月平均值不大于90%;
2.3 海拔高度: 不超过1000m;
2.4 周围空气没有明显的受到尘埃、烟、腐蚀性和可燃性气体、蒸汽或盐雾的污染;
2.5 来自开关柜和控制设备外部的振动或地动是可以忽略的。
当使用条件超出上述范围时，应由用户与我公司协商确定允许范围及技术措施。

序号	名　　称		单位	项目需求值
1	周围空气温度	最高气温	℃	＋40
		最低气温		-25
		最大日温差	K	25
2	海拔		m	≤1000
3	湿度	日相对湿度平均值	%	≤95
		月相对湿度平均值		≤90
4	耐受地震能力（水平加速度）		m/s2	0.2g
5	由于主回路中的开合操作在辅助和控制回路上所感应的共模电压的幅值		kV	≤1.6

序号	项目		单位	参数
1	额定电压		kV	12
2	额定频率		Hz	50
3	额定绝缘水平	1min工频耐受电压(有效值)	Kv	相间	42	隔离	48
		雷电冲击耐受电压(峰值)	V	相对地	75	断口	85
		辅助控制回路工频耐受电压	A	2000
4	额定电流		kA	630,1250,1600,2000,2500,3150,4000
5	额定短路开断电流		kA	25		31.5
6	额定短路关合电流(峰值)		kA	63		80
7	额定短时耐受电流(4s)		kA	25		31.5
8	额定峰值耐受电流		kA	63		80
9	辅助控制回路额定电压		V	直流或交流110/220
10	防护等级			IP4X(断路器室门打开隔室间IP2X)

序号	项目	标准参数值
1.1	开关柜共用参数
1.1.1	柜型	小车式
1.1.2	开关柜型号
1.1.3	额定电压（kV）	24
1.1.4	额定频率(HZ)	50
1.1.5	额定电流(A)	630
1.1.6	温升试验电流（A）	1.1Ir
1.1.7	额定工频1min耐受电压
1.1.7.1	对地(KV)	65
1.1.8	额定雷电冲击耐受电压峰值（1.2∕50μs）
1.1.8.1	对地(KV)	125
1.1.9	额定短路开断电流(kA)	25
1.1.10	额定短路关合电流(kA)	63
1.1.11	额定短时耐受电流及持续时间(kA/s)	25/4
1.1.12	额定峰值耐受电流（kA）	63
1.1.13	辅助和控制回路短时工频耐受电压（kV）	2
1.1.14	局部放电
1.1.14.1	试验电压（kV）	1.1×24/√3
1.1.14.2	单个绝缘件（≤pC）	3
1.1.14.3	电压互感器、电流互感器（≤pC）	10
1.1.15	供电电源
1.1.15.1	控制回路(V)	DC110
1.1.15.2	辅助回路(V)	AC220
1.1.16	使用寿命(≥年)	20
1.1.17	设备尺寸单台开关柜整体尺寸（长×宽×高）	1800×1000×2260
1.1.18	防护等级
1.1.18.1	柜体外壳	IP4X
1.1.18.2	隔室间	IP2X
1.1.19	爬电距离
1.1.19.1	瓷质材料（对地）（≥mm）	432
1.1.19.2	有机材料（对地）（≥mm）	480
1.1.20	相间及相对地净距（空气绝缘）（≥mm）	180
1.1.21	丧失运行连续性类别	LSC2
1.1.22	内部故障电弧允许持续时间（秒）	0.5
1.1.23	断路器布置型式
1.2	断路器参数
1.2.1	型式	真空
1.2.2	额定电压（kV）	24
1.2.3	额定频率（Hz）	50
1.2.4	额定电流（A）	630
1.2.5	主回路电阻（μΩ）
1.2.6	温升试验电流（A）	1.1Ir
1.2.7	额定工频1min耐受电压
1.2.7.1	断口(kV)	79
1.2.7.2	对地(kV)	65
1.2.8	额定雷电冲击耐受电压峰值（1.2∕50μs）
1.2.8.1	断口(kV)	145
1.2.8.2	对地(kV)	125
1.2.9	额定短路开断电流
1.2.9.1	交流分量有效值(kA)	25
1.2.9.2	时间常数(ms)	45
1.2.9.3	开断次数(≥次)	30
1.2.9.4	首相开断系数	1.5
1.2.10	额定短路关合电流(kA)	63
1.2.11	额定短时耐受电流及持续时间(kA/s)	25/4
1.2.12	额定峰值耐受电流(kA)	63
1.2.13	开断时间（≤ms）	60
1.2.14	合闸弹跳时间（≤ms）	2
1.2.15	分闸时间（≤ms）	45
1.2.16	合闸时间（≤ms）	70
1.2.17	重合闸无电流间隙时间（ms）	300
1.2.18	分、合闸平均速度
1.2.18.1	分闸速度（m∕s）
1.2.18.2	合闸速度（m∕s）
1.2.19	分闸不同期性（≤ms）	2
1.2.20	合闸不同期性（≤ms）	2
1.2.21	机械稳定性（≥次）	10000
1.2.22	额定操作顺序	馈线：O—0.3s—CO—180s—CO
1.2.23	辅助和控制回路短时工频耐受电压（kV）	2
1.2.24	异相接地故障开断试（kA）	√3/2倍额定短路开断电流
1.2.25	容性电流开合试验（试验室）
1.2.25.1	试验电流(A)
1.2.25.1.1	电缆	25
1.2.25.1.2	电容器组（≥）	400
1.2.25.2	试验电压(kV)	1.4×24/√3
1.2.25.3	C1级：CC1：24×O；CC2：24×CO；BC1：24×O；BC2：24×CO； C2级：CC1：48×O CC2：24×O和24×CO BC1：24×O BC2：80×CO
1.2.26	操动机构型式或型号	弹簧
1.2.27	操作方式	三相机械联动
1.2.28	电动机电压（V）	DC110
1.2.29	合闸操作电源
1.2.29.1	额定操作电压(V)	DC110
1.2.29.2	操作电压允许范围（%）	85％~110％，30％不得动作
1.2.29.3	每相线圈数量(只)	1
1.2.29.4	每相线圈涌流（A）
1.2.29.5	每只线圈稳态电流(A)
1.2.30	分闸操作电源
1.2.30.1	额定操作电压(V)	DC110
1.2.30.2	操作电压允许范围	65％~110％，30％不得动作
1.2.30.3	每相线圈数量(只)	1
1.2.30.4	每只线圈涌电流（A）
1.2.30.5	每只线圈稳态电流（A）
1.2.31	备用辅助触点
1.2.31.1	数量(对)	10常开，10常闭
1.2.31.2	开断能力
1.2.32	弹簧机构储能时间（≤s）	20
1.2.33	真空灭弧室真空度(≤Pa)	1.33×10-3
1.3	隔离开关参数（如果有）
1.3.1	型式/型号
1.3.2	额定电流(A)	630
1.3.3	主回路电阻（μΩ）	25
1.3.4	温升试验电流(A)	1.1Ir
1.3.5	额定工频1min耐受电压
1.3.5.1	断口(kV)	79
1.3.5.2	对地(kV)	65
1.3.6	额定雷电冲击耐受电压峰值（1.2∕50μs）
1.3.6.1	断口(kV)	145
1.3.6.2	对地(kV)	125
1.3.7	额定短时耐受电流及持续时间(kA/s)	25/4
1.3.8	额定峰值耐受电流(kA)	63
1.3.9	分/合闸时间
1.3.9.1	分闸时间(ms)
1.3.9.2	合闸时间(ms)
1.3.10	分/合闸平均速度
1.3.10.1	分闸速度(m/s)
1.3.10.2	分闸速度(m/s)
1.3.11	机械稳定性（≥）	3000
1.3.12	操动机构
1.3.12.1	型式或型号	电动并可手动
1.3.12.2	电动机电压	DC110
1.3.12.3	控制电压	DC110
1.3.12.4	允许电压变化范围(%)	85~110
1.3.12.5	操作方式	三相机械联动
1.3.13	备用辅助触点
1.3.13.1	数量	10常开，10常闭
1.3.13.2	开断能力	DC 110V、2.5A
1.4	接地开关参数
1.4.1	额定短时耐受电流及持续时间（kA/s）	25/4
1.4.2	额定峰值耐受电流（kA）	63
1.4.3	额定关合电流（kA）	63
1.4.4	额定关合次数（次）	2
1.4.5	机械稳定性（≥次）	3000
1.4.6	操动机构
1.4.6.1	型式或型号	手动
1.4.6.2	电动机电压（V）
1.4.6.3	控制电压（V)
1.4.6.4	允许电压变化范围(%)	85~110
1.4.6.5	操作方式	三相机械联动
1.4.7	备用辅助触点
1.4.7.1	数量(对)	8常开，8常闭
1.4.7.2	开断能力	DC110V、2.5A
1.5	电流互感器参数
1.5.1	型式或型号	电磁式
1.5.2	绕组1
1.5.2.1	额定电流比
1.5.2.2	额定负荷	30
1.5.2.3	准确级	5P
1.5.3	绕组2
1.5.3.1	额定电流比
1.5.3.2	额定负荷	30
1.5.3.3	准确级	0.5
1.5.4	绕组3
1.5.4.1	额定电流比
1.5.4.2	额定负荷	30
1.5.4.3	准确级	0.2S
1.5.5	绕组4
1.5.5.1	额定电流比
1.5.5.2	额定负荷
1.5.5.3	准确级
1.6	零序电流互感器
1.6.1	型式	电磁式
1.6.2	额定电流比	50/1A
1.6.3	额定负荷(VA)	5(30)
1.7	电压互感器参数
1.7.1	型式或型号	电磁式
1.7.2	额定电压比	20/√3：0.1/√3：0.1/√3：0.1/3
1.7.3	准确级
