小型化•预装式变电站 DDYBX-12

苏州顶地电气是生产制造高低压成套设备的有限公司,配套国家电网的居配工程提供10KV高压开关柜和SF6环网柜,小区低压配电柜,电缆分支箱和住宅集中计量表箱。农网JP柜。产品3C(CCC)认证实施ISO管理体系,年均销售2-3亿。

联系电话：0512-69393820

产品详情
技术参数
扩展描述
产品样本
认证证书
检测报告

产品概述

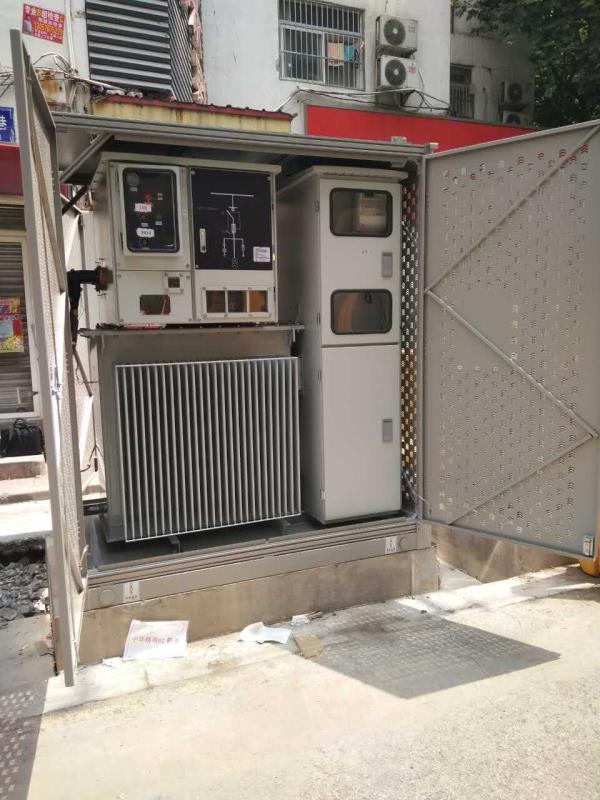

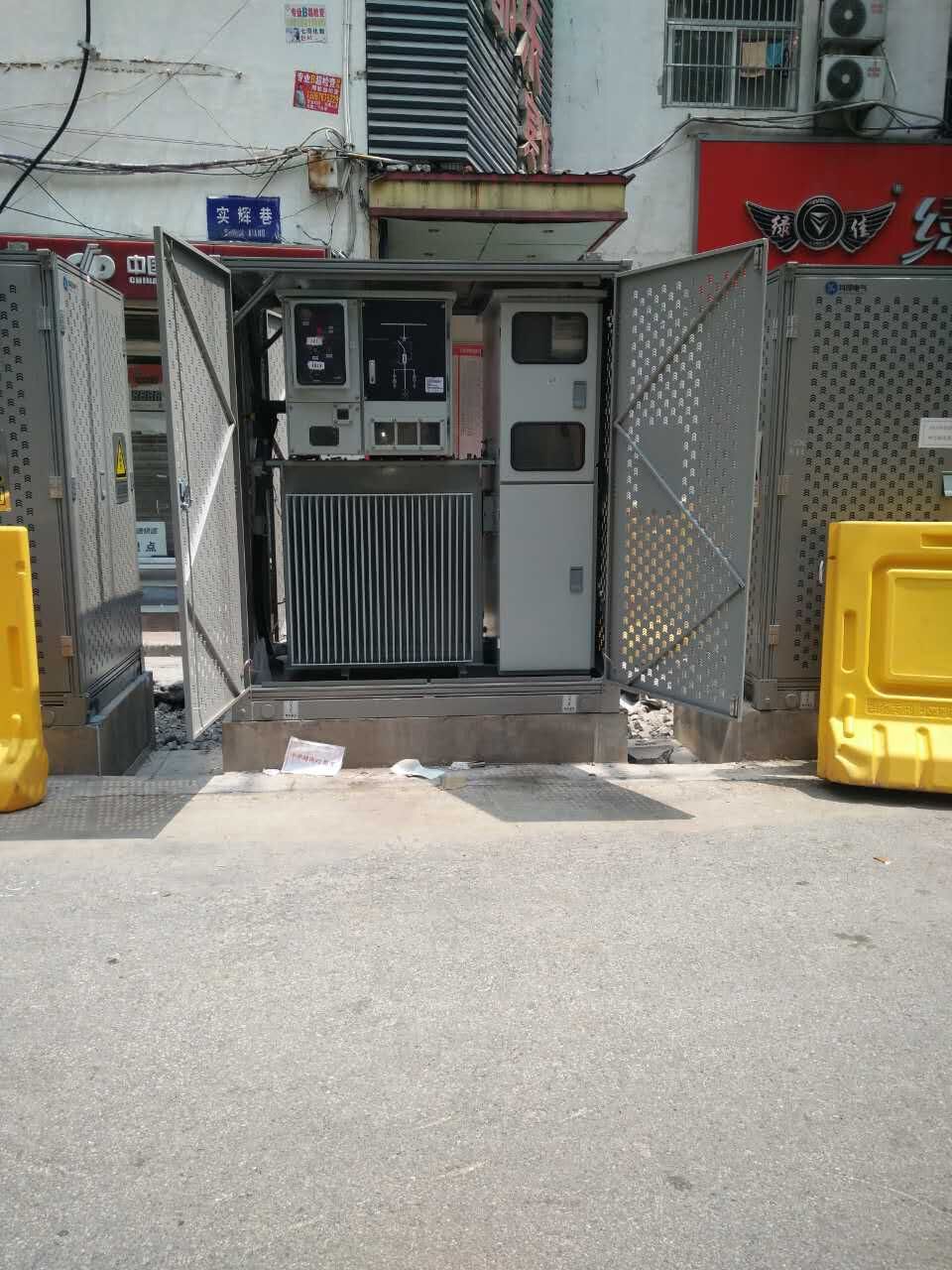

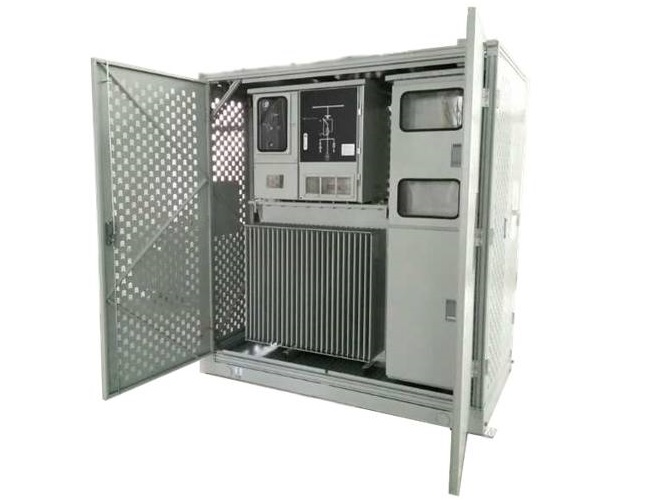

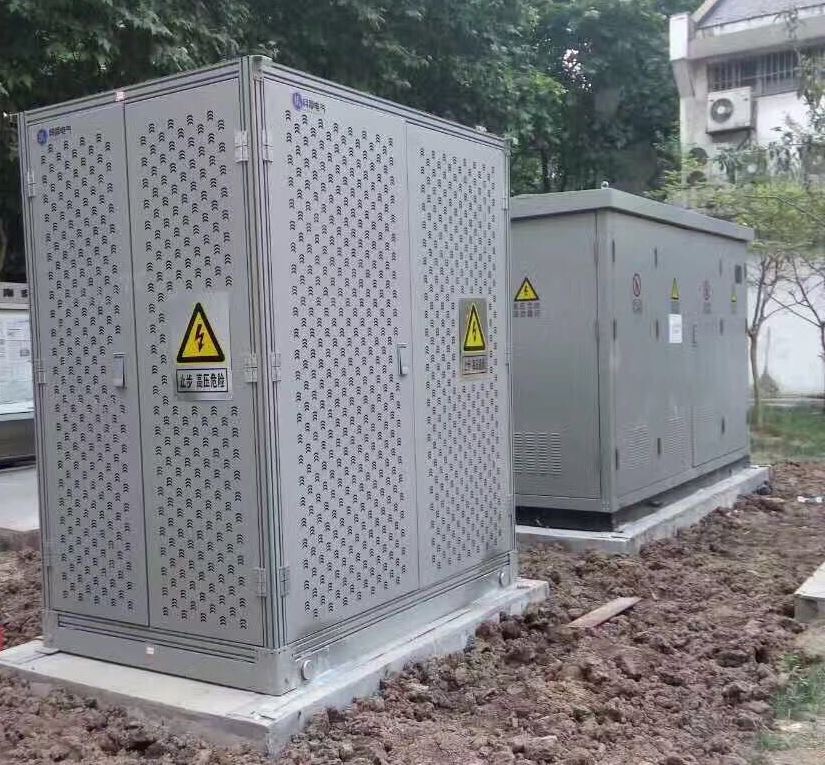

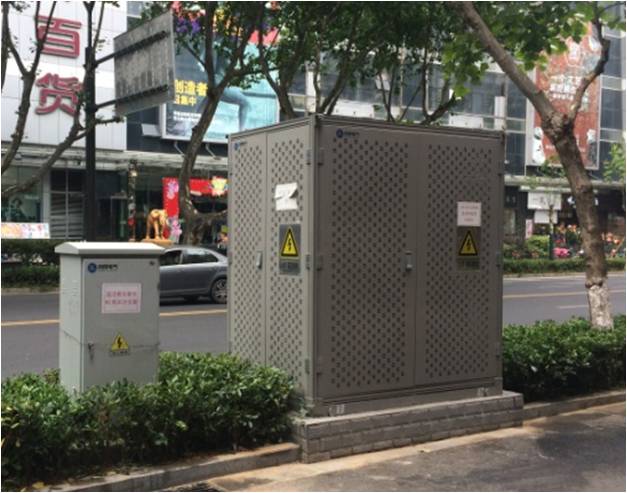

小型化预装式变电站，主要由一体化组合电器模块、变压器模块、低压配电模块组成“品”字型结构，放置在镂空外壳中，外壳轻型小巧、拆装边界、型式多样，可选择工业、园林、广告等与周围环境融为一体。适用于住宅小区、厂矿、宾馆、医院、公园、码头、地铁、商城、施工工地等，特别适合负荷密集区域城网改造，临时用电，小型商业，别墅高端住宅(替换地理变)，光伏/风电,电动汽车充电桩电源以及小型岸电(减少排污)。
该产品占地面积小，施工周期短、投资费用低；全绝缘、全封闭，母线系统结构形式，安装维护方便，自动化程度高：可实现遥信、遥测、遥控、遥调功能

使用条件
2.1 环境温度: 上限 +40°C,下限 -25°C;
2.2 相对湿度: 日平均不大于95%; 月平均值不大于90%;
2.3 海拔高度: 不超过1000m;
2.4 污秽等级：IV级
2.5 没有火灾、爆炸、严重污秽、化学腐蚀及剧烈震动的场所。

序号	项目		单位	参数
1	户外一体化智能组合电器	额定电压	kV	12
2		额定电流	A	10 – 63
3		转移电流	A	1800
4		短时工频耐压	kV	42/48
5		雷电冲击耐压	kV	75/85
6		额定短路开断/关合电流	kV	31.5/80
7	油浸式变压器	变压器容量	KVA	<= 630
8		线组-额定电压	kV	Dyn11 - 10/0.4
9		空载电流	%	0.18
10		额定高压电流	A	5.77 - 36.37
11		额定低压电流	A	144.34 - 909.35
12	低压综合配电箱	额定电压	V	400
13		额定频率	Hz	50
14		额定电流	A	200 - 1250
15		补偿容量	kA	16/2s
16		防护等级		IP44
