    YBW-12 / YBW-24 预装变电站(欧变)

    YBW-12系列预装式变电站，是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，具有成套性强、体积小，结构紧凑，运行安全可靠，维护方便，以及可移动等特点，在配电系统中，可用于环网配电系统，也可用于双电源或放射终端配电系统，是当前城乡变电站建设和改造的新型成套设备。苏州顶地电气的预装式欧式箱变有品字形和目字型两种结构
    联系电话：0512-69393820
    立即咨询 在线留言
    • 产品详情
    • 技术参数
    • 扩展描述
    • 产品样本
    • 认证证书
    • 检测报告

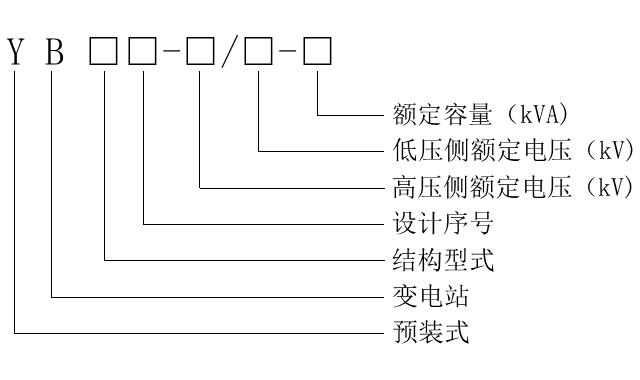

    型号含义

    产品概述

    1. YBW-12/24预装式变电站箱体采用特种玻纤泥制造，外形美观，维护方便，更具有阻燃、隔热、防腐蚀、不产生凝露等功效、外壳色彩及材料有多重可供选择。
    2. 变电站各室之间均隔离成独立的小室。为便于运行、监视和维修，均设有照明装置，变压器室装有自动通风装置。
    3. 高压室可配套HXGN15,SM6,RM6系列环网柜，五防功能齐全。
    4. 变电站采用模块化结构，每一台可由下列各种型式组合而成。
    5. 按高压柜接入电网型式分：环网型、终端型
    6. 按高、低压设备布置方式分：目字型结构；品字形结构
    7. 按变压器种类分：油浸式变压器；干式变压器。
    8. 按高压开关选型分：半绝缘环网柜；全绝缘环网柜
    9. 按建筑材质分：全金属外壳；非金属外壳

    使用条件

    • 环境温度: -25°C;  -- +40°C
    • 日照烈度: 0.1W/cm2
    • 覆冰厚度: <=10mm
    • 海拔高度: 1000M 及以下地区
    • 相对湿度: 日平均值<=95%,月平均值<=90%
    • 最大风速: 35m/s
    • 抗震能力: 地面水平加速度:0.2g，地面垂直加速度:0.1g

    序号

    项目

    单位

    12KV 参数

    24KV 参数


    1

    变压器额定容量

    kVA

    <= 1600

    <= 1600


    2

    额定电压

    高压侧

    kV

    12

    24


    低压侧

    V

    400

    400


    3

    环

    网

    柜

    工频耐压(1min)

    对地、相间

    kV

    42

    65


    断口

    kV

    48

    79


    雷电冲击耐压

    对地、相间

    kV

    75

    125


    断口

    kV

    85

    145


    额定短时耐受电流

    kA/s

    20/4s

    20/4s


    4

    变

    压

    器

    工频耐压(1min)

    高压侧

    kV

    35

    55


    低压侧

    kV

    5

    5


    5

    额定噪声水平

    db

    <=50

    <=50



    <=50

    6

    防护等级



    IP33

    IP33



    IP33
