PZ30终端组合
产品概述
PZ30系列终端组合式配电箱（简称：配电箱）。采用钢塑结构的形式，箱体基座采用钢结构并镀覆，端盖采用阻燃工程塑料注塑制成且配有透明聚碳酸脂防护罩。配电箱内的电器元件采用导轨安装，元件宽度均以9mm为模数。
PZ30终端组合电器适用于额定电压220V或380V，负载总电流量不大于125A的单相三线或三相五线的末端电路中，作为对用 电设备进行控制，对过载、短路过电压和漏电起保护作用的一种成套装置。可以广泛应用于高层建筑、宾馆、住宅、车站、港口 机场、医院、影剧院、大型商业网点和工矿企业等。
使用条件
环境温度: -25°C; -- +40°C
环境湿度: 日平均值<=95%,月平均值<=90%
海拔高度: 2000M 及以下
产品运行环境不应有火灾、爆炸的危险以及化学腐蚀、剧烈震动的场所
日平均温度不超过+35°C
设备安装时与垂直面的倾斜度不超过5%
PZ30系列终端组合式配电箱（简称：配电箱）。采用钢塑结构的形式，箱体基座采用钢结构并镀覆，端盖采用阻燃工程塑料注塑制成且配有透明聚碳酸脂防护罩。配电箱内的电器元件采用导轨安装，元件宽度均以9mm为模数。
PZ30终端组合电器适用于额定电压220V或380V，负载总电流量不大于125A的单相三线或三相五线的末端电路中，作为对用 电设备进行控制，对过载、短路过电压和漏电起保护作用的一种成套装置。可以广泛应用于高层建筑、宾馆、住宅、车站、港口 机场、医院、影剧院、大型商业网点和工矿企业等。
使用条件
环境温度: -25°C; -- +40°C
环境湿度: 日平均值<=95%,月平均值<=90%
海拔高度: 2000M 及以下
产品运行环境不应有火灾、爆炸的危险以及化学腐蚀、剧烈震动的场所
日平均温度不超过+35°C
设备安装时与垂直面的倾斜度不超过5%
|
序号 |
项目 |
单位 |
参数 |
|
1 |
额定电压 |
V |
AC380 |
|
2 |
绝缘电压 |
V |
AC400 |
|
3 |
额定频率 |
Hz |
50 |
|
4 |
额定母线电流 |
A |
100 |
|
5 |
母线短时耐受电流 |
kA |
4.5 |
|
6 |
主开关额定电流 |
A |
125 |
|
7 |
污染等级 |
|
2级 |
|
8 |
外壳防护等级 |
kA |
IP30 –操作面IP20C |
苏州顶地电气 PZ30 CCC强制认证

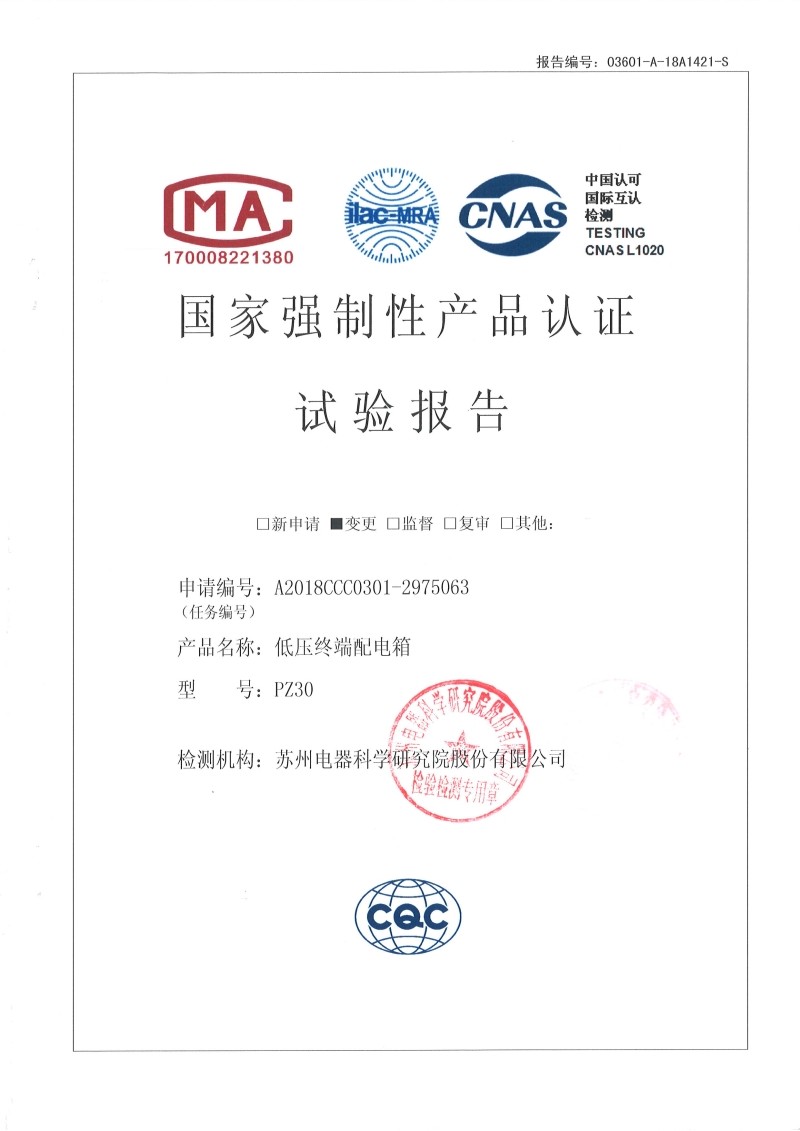

苏州顶地电气 PZ30 型式试验报告 封面

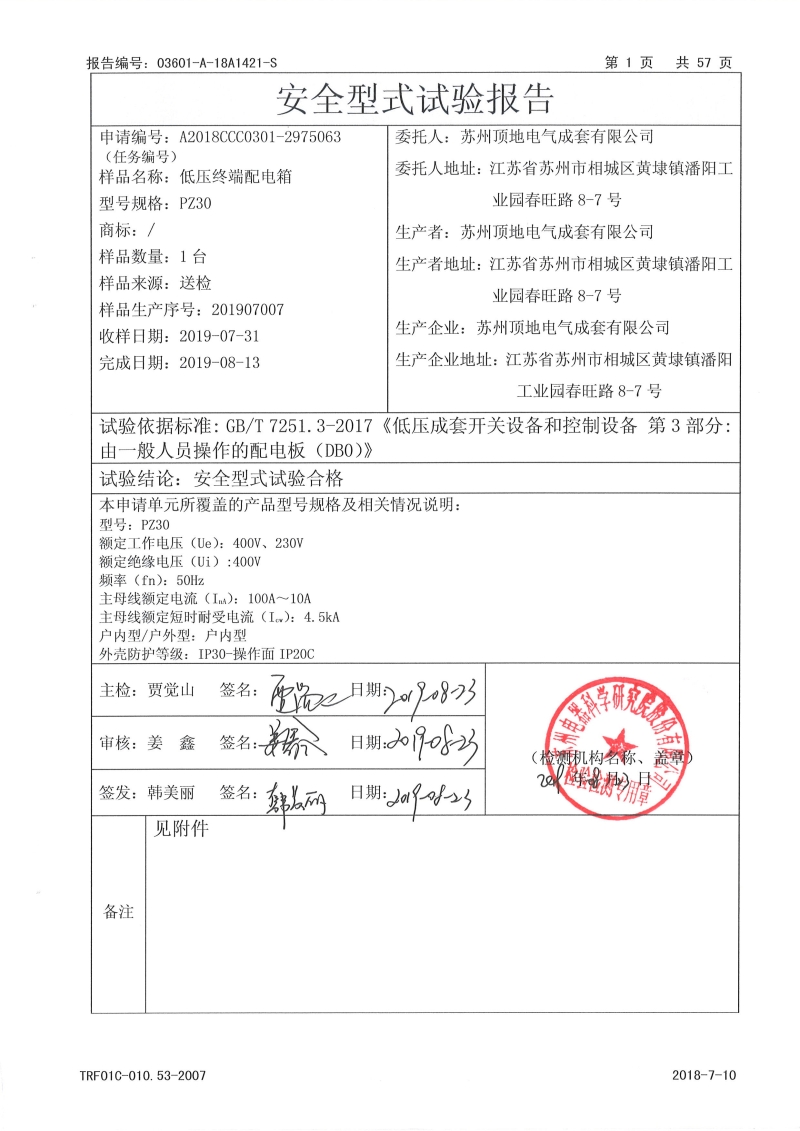

苏州顶地电气 PZ30 型式试验报告 内页
