GGD 低压固定式开关柜
GGD2 固定柜 600-1500A
产品概述
GGD型交流低压配电柜适用于发电厂、变电所、厂矿企业等电力用户的交流50Hz，额定电压380V，额定电流至1600A配电系统中，作为动力，照明及配电设备的电能转换、分配、控制之用。
GGD交流低压配电柜是本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。
使用条件
环境温度: -25°C; -- +40°C
环境湿度: 日平均值<=95%,月平均值<=90%
海拔高度: 2000M 及以下
产品运行环境不应有火灾、爆炸的危险以及化学腐蚀、剧烈震动的场所
日平均温度不超过+35°C
设备安装时与垂直面的倾斜度不超过5%
GGD型交流低压配电柜适用于发电厂、变电所、厂矿企业等电力用户的交流50Hz，额定电压380V，额定电流至1600A配电系统中，作为动力，照明及配电设备的电能转换、分配、控制之用。
GGD交流低压配电柜是本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。
使用条件
环境温度: -25°C; -- +40°C
环境湿度: 日平均值<=95%,月平均值<=90%
海拔高度: 2000M 及以下
产品运行环境不应有火灾、爆炸的危险以及化学腐蚀、剧烈震动的场所
日平均温度不超过+35°C
设备安装时与垂直面的倾斜度不超过5%
|
序号 |
项目 |
单位 |
参数 |
|
1 |
额定工作电压 |
V |
AC400 |
|
2 |
额定绝缘电压 |
V |
AC690 |
|
3 |
额定频率 |
Hz |
50 |
|
4 |
污染等级 |
|
3级 |
|
5 |
电气间隙 |
mm |
>= 10 |
|
6 |
爬电距离 |
mm |
>= 12.5 |
|
7 |
主母线额定电流 |
A |
400 – 1600A |
|
8 |
额定短时耐受电流 |
kA |
30 |
|
9 |
峰值耐受电流 |
kA |
63 |
|
10 |
外壳防护等级 |
|
IP30 |

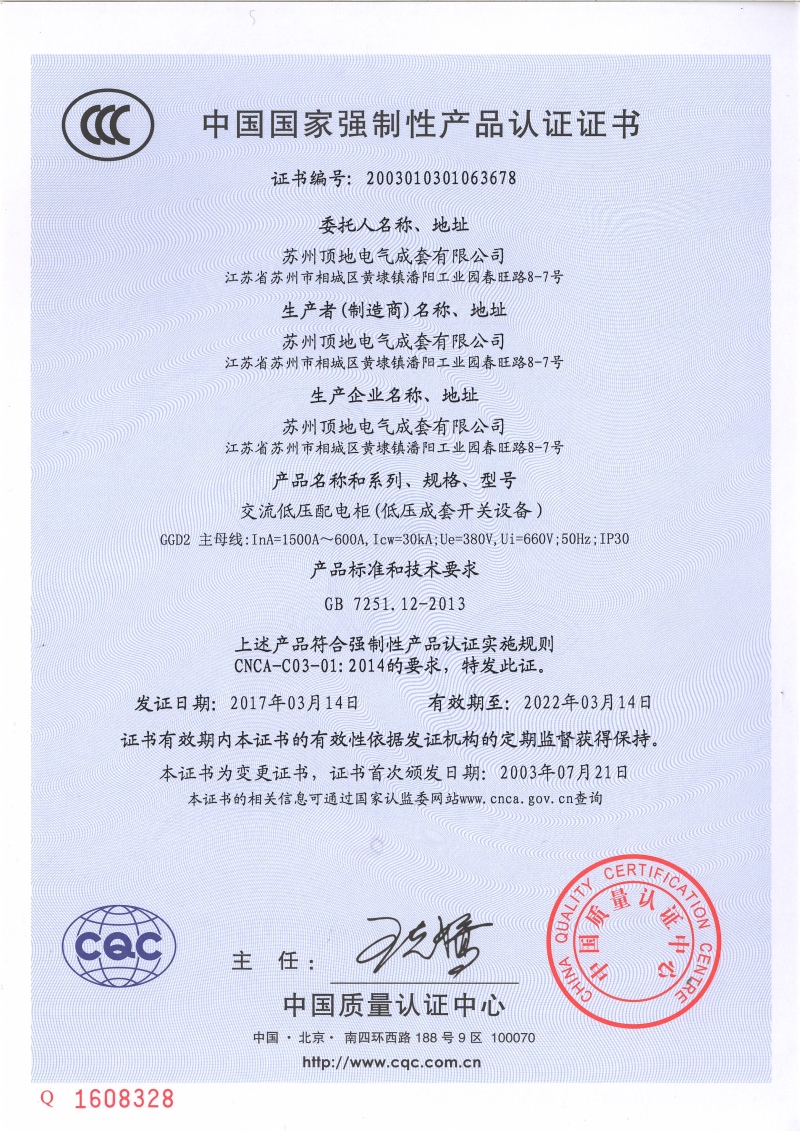

苏州顶地电气 GGD2 600-1500A CCC证书

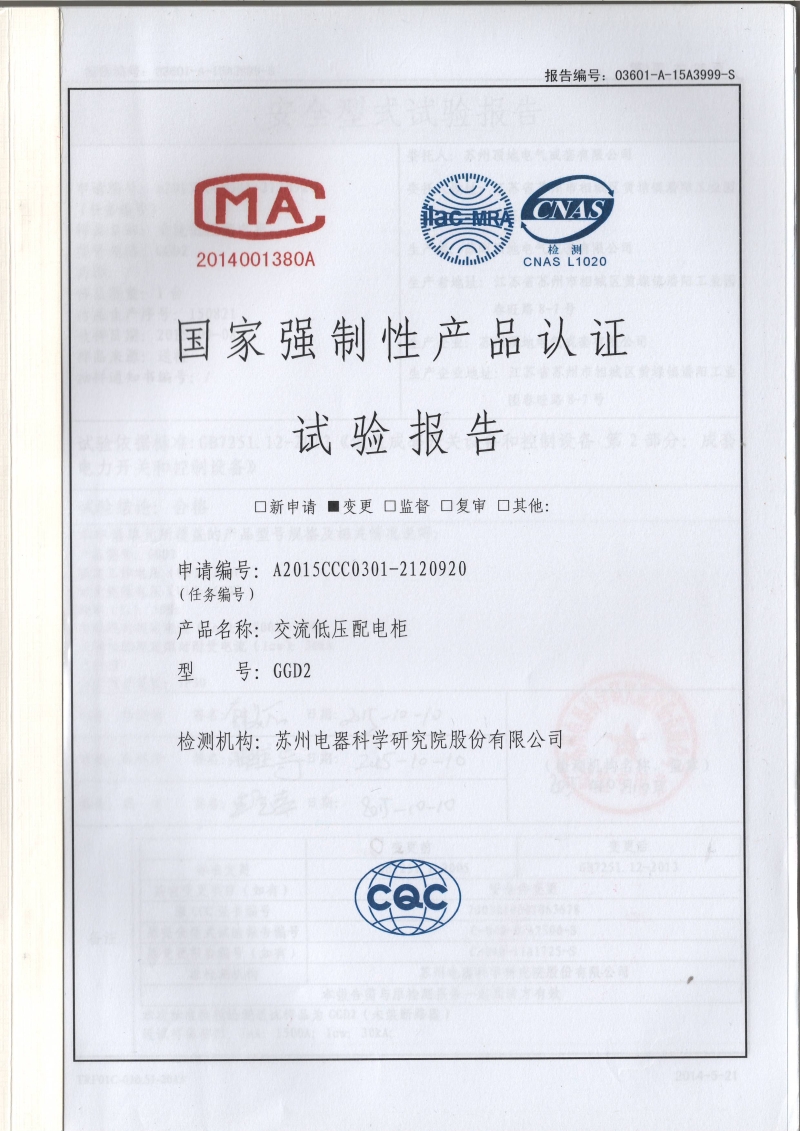

苏州顶地电气 GGD2 600-1500A 固定开关柜 型式报告封面

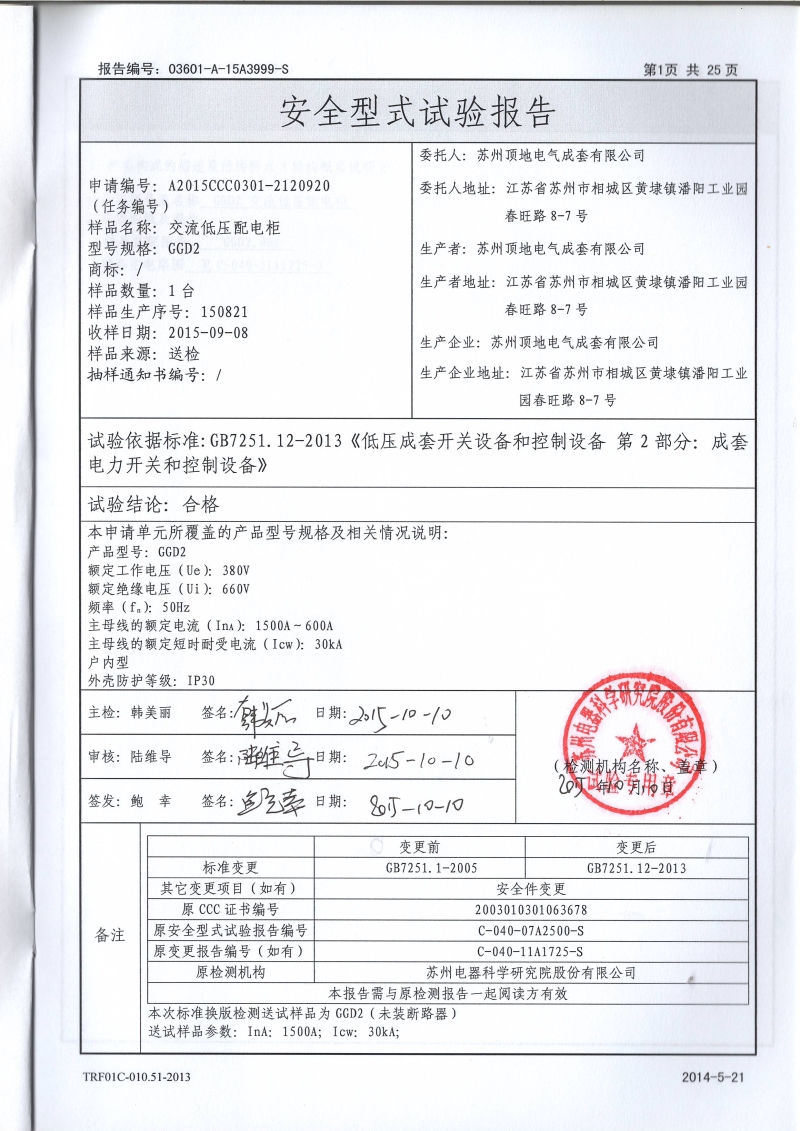

苏州顶地电气 GGD2 600-1500A 固定开关柜 型式报告内页
