产品概述

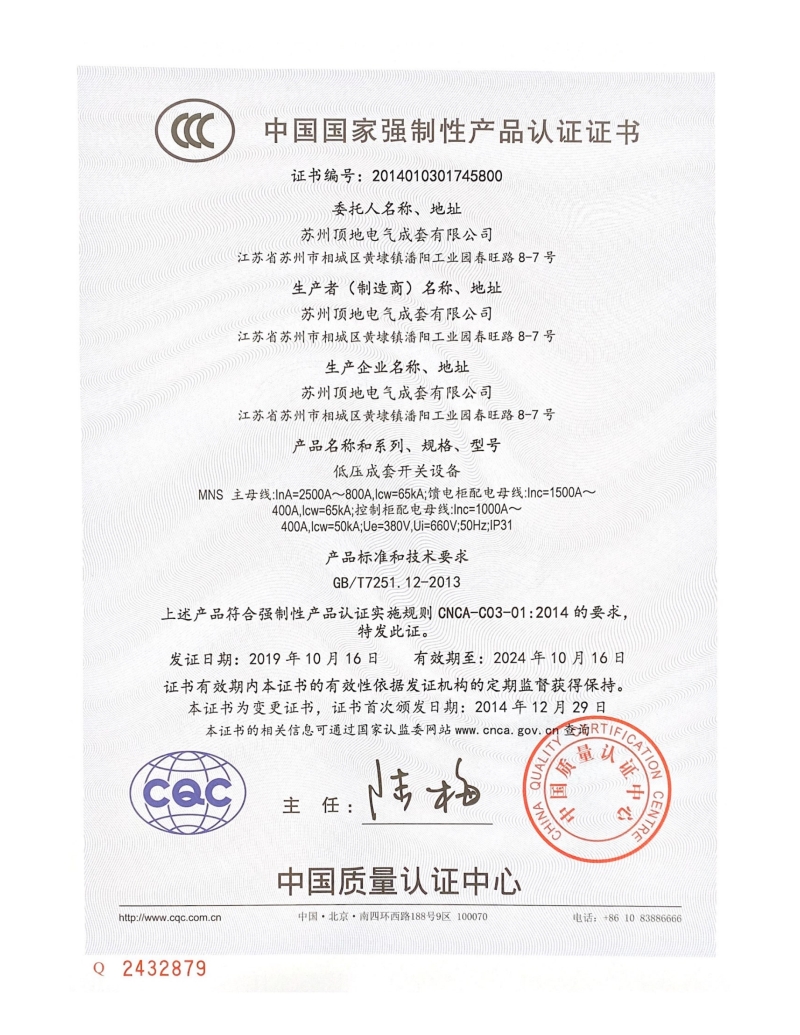

MNS交流低压抽出式配电柜适用于发电厂、变电站、石油化工、冶金、轻工纺织、高层建筑等行业的配电系统。作为三相交流 690V/50HZ以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。MNS 产品符合GB7251、IEC439标准， 基本柜架采用拼装式组合式结构。面板表面经过酸洗、磷化处理后静电喷涂，具有抗腐蚀性、牢固的机械强度，又有可靠的接地连接性。 柜体可分为母线室、垂直通道、电缆室、功能单元室，各单元功能作用相对独立且区域之间由隔板严格分离，保护使用安全且防止事故蔓延。馈线抽屉有8E/4、8E/2、8E、16E、24E五种规格（E=25mm)。抽屉具有连接位置、试验位置、断开位置、移动位置和分离位置。相同单元模数抽屉可以方便的实现互换，可方便进行维护和维修，确保运行可靠性。
使用条件
- 环境温度: -25°C; -- +40°C
- 环境湿度: 日平均值<=95%,月平均值<=90%
- 海拔高度: 2000M 及以下
- 产品运行环境不应有火灾、爆炸的危险以及化学腐蚀、剧烈震动的场所
- 日平均温度不超过+35°C
- 设备安装时与垂直面的倾斜度不超过5%
|
序号 |
项目 |
单位 |
参数 |
||
|
1 |
额定工作电压 |
V |
AC400 |
||
|
2 |
额定绝缘电压 |
V |
AC690 |
||
|
3 |
额定频率 |
Hz |
50 |
||
|
4 |
污染等级 |
|
3级 |
||
|
5 |
电气间隙 |
mm |
>= 14 |
||
|
6 |
爬电距离 |
mm |
>= 16 |
||
|
7 |
主母线额定电流 |
A |
1000-3200 |
1600-4000 |
4000-6300 |
|
8 |
额定短时耐受电流 |
kA |
50 |
80 |
100 |
|
9 |
峰值耐受电流 |
kA |
105 |
175 |
220 |
|
10 |
外壳防护等级 |
|
IP30,IP31,IP40,IP41 |
||
