FZW28-12 户外分界真空负荷开关
产品概述

FZW28-12型户外分界真空负荷开关(开关本体与控制器)具备故障检测功能,保护控制功能和通讯功能,安装于10kV架空线路 上,可实现自动切除单相接地故障和自动隔离相间短路故障。适用于10kV架空配电线路分段点或联络点分合控制。可与终端设备配套,实现无需通信的就地故障隔离功能。使用于柱上安装的场合,具有手动和电动操作功能。开关为免维护开关。采用真空灭弧和SF6气体作对地及相间绝缘介质。


使用条件
环境温度: -25°C;  -- +40°C
日照烈度: 0.1W/cm2
覆冰厚度: <=10mm
海拔高度: 1000M 及以下地区
相对湿度: 日平均值<=95%,月平均值<=90%
最大风速: 35m/s
抗震能力: 地面水平加速度:0.2g,地面垂直加速度:0.1g

序号

项目

单位

参数

1

额定电压

kV

12

2

额定绝缘水平

1min工频电压(对地/断口)

42/48

雷电冲击电压(峰值)(对地/断口)

75/85

3

额定频率

Hz

50

4

额定电流

A

630

5

额定短路开断电流

kA

20

6

额定短路开断电流开断次数

30

7

额定峰值耐受电流

kA

50

8

额定短时耐受电流

kA

20

9

额定短路持续时间

S

4

10

分闸时间

ms

40-60

11

合闸时间

mS

60-100

12

全开断时间

ms

< 100

13

机械寿命

5000

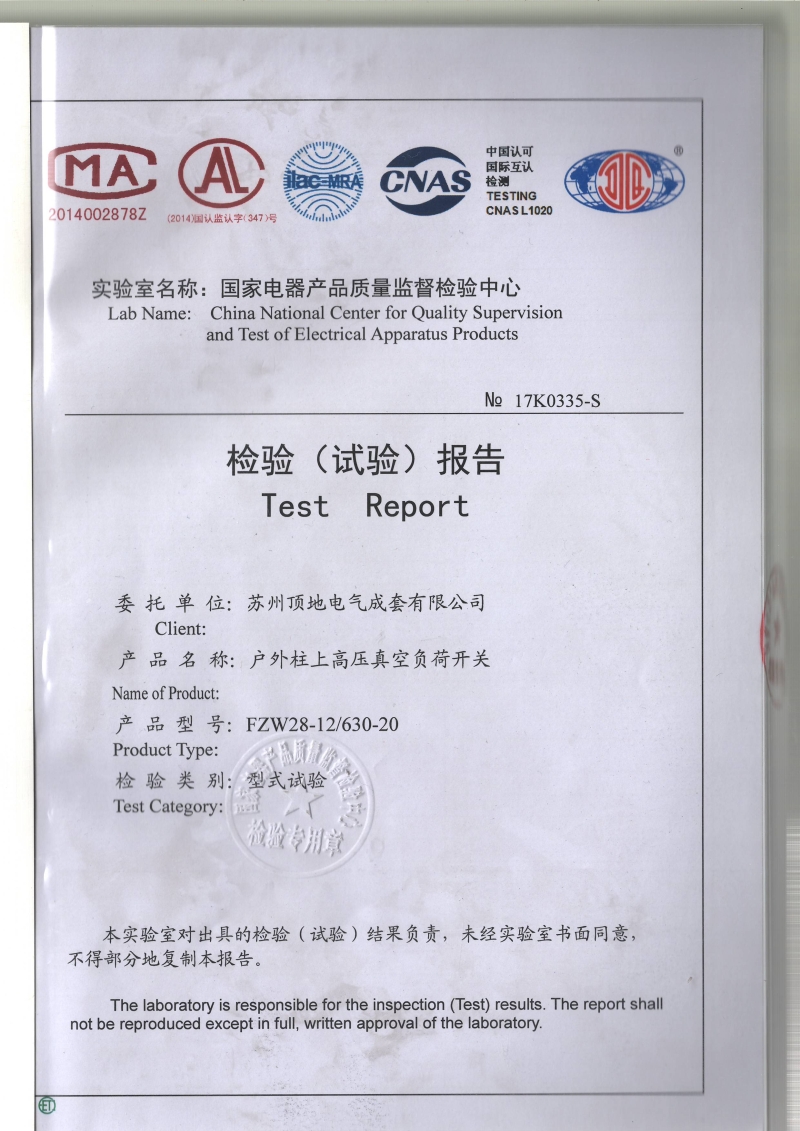

FZW28-12 户外柱上分界真空负荷开关 型式报告封面


FZW28-12 户外柱上分界真空负荷开关 型式报告封面

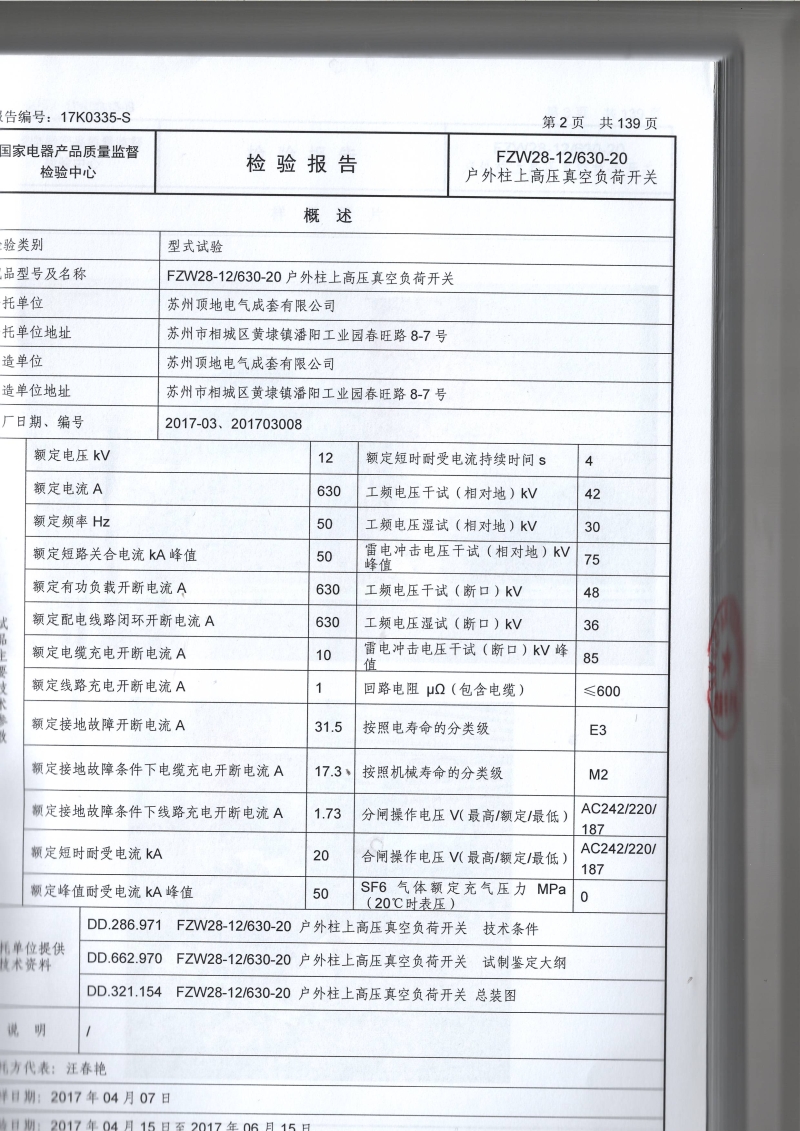

FZW28-12 户外柱上分界真空负荷开关 型式报告参数页


FZW28-12 户外柱上分界真空负荷开关 型式报告参数页

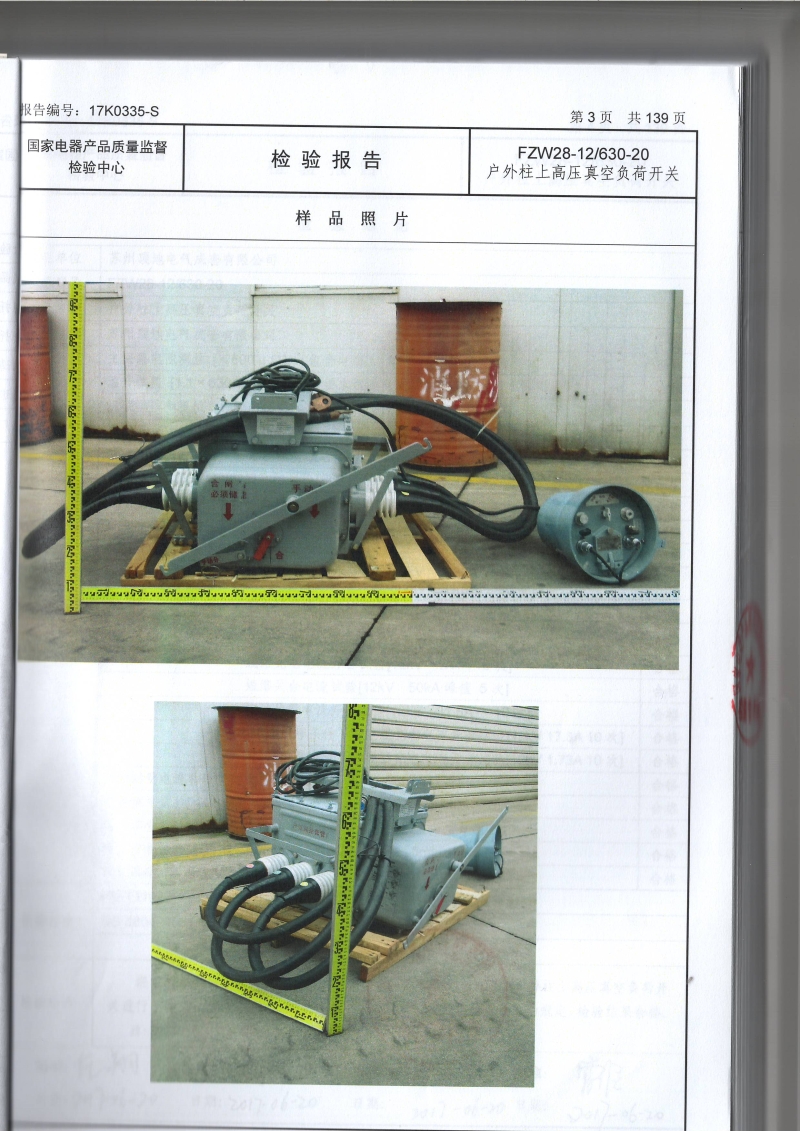

FZW28-12 户外柱上分界真空负荷开关 型式报告照片页


FZW28-12 户外柱上分界真空负荷开关 型式报告照片页

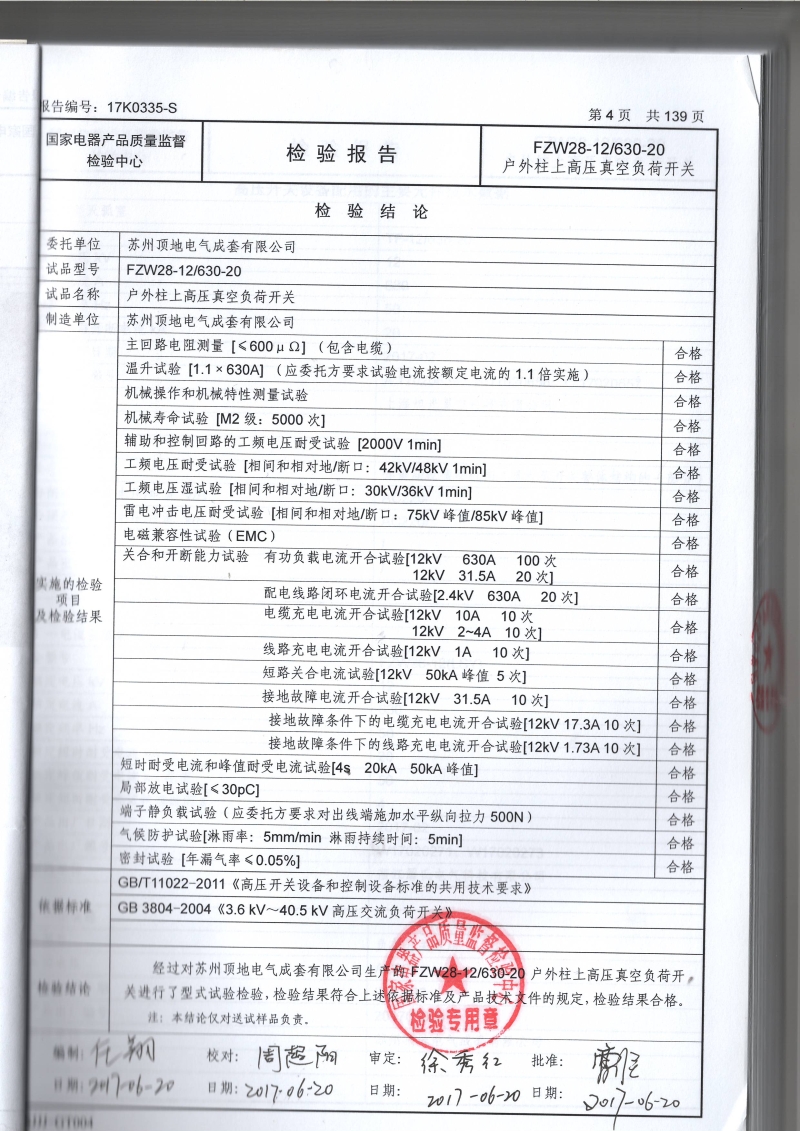

FZW28-12 户外柱上分界真空负荷开关 型式报告试验结果页


FZW28-12 户外柱上分界真空负荷开关 型式报告试验结果页
