型号含义
产品概述

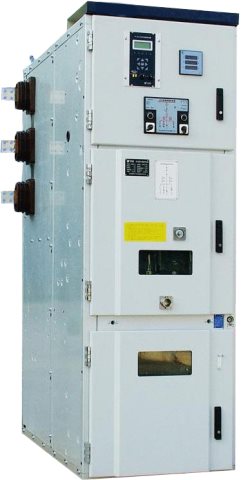

KYN28A-12铠装移开式交流金属封闭开关设备，适用于户内三相 50Hz额定电压12kV的电力系统中,主要应用于发电厂、变电站、工矿企业的变配电中心，作为接受和分配电能并对电路进行控制、保护和和监测。KYN28A-12开关柜具有各种防误操作的功能，包括防止带负荷移动手车、防止接地开关闭合位置合断路器，防止代垫合接地开关合防止误入带电隔室等功能。KYN28A-12开关柜配置性能优良的3AS-12,VD4,HVX12等高压交流真空断路器，开关柜二次回路配置现金可靠的控制保护原件；母线采用热缩套管覆盖的绝缘手段、优化电极形状，柜体结构紧凑。KYN28A-12开关柜是技术先进、性能稳定、结构合理、使用方便、安全可靠的配电设备。
使用条件
2.1 环境温度: 上限 +40°C,下限 -25°C;2.2 相对湿度: 日平均不大于95%; 月平均值不大于90%;
2.3 海拔高度: 不超过1000m;
2.4 周围空气没有明显的受到尘埃、烟、腐蚀性和可燃性气体、蒸汽或盐雾的污染;
2.5 来自开关柜和控制设备外部的振动或地动是可以忽略的。
当使用条件超出上述范围时，应由用户与我公司协商确定允许范围及技术措施。
|
序号 |
名 称 |
单位 |
项目需求值 |
|
|
1 |
周围空气温度 |
最高气温 |
℃ |
＋40 |
|
最低气温 |
-25 |
|||
|
最大日温差 |
K |
25 |
||
|
2 |
海拔 |
m |
≤1000 |
|
|
3 |
湿度 |
日相对湿度平均值 |
% |
≤95 |
|
月相对湿度平均值 |
≤90 |
|||
|
4 |
耐受地震能力（水平加速度） |
m/s2 |
0.2g |
|
|
5 |
由于主回路中的开合操作在辅助和控制 |
kV |
≤1.6 |
|
|
序号 |
项目 |
单位 |
参数 |
||||
|
1 |
额定电压 |
kV |
12 |
||||
|
2 |
额定频率 |
Hz |
50 |
||||
|
3 |
额定 绝缘 水平 |
1min工频耐受电压(有效值) |
Kv |
相 间 |
42 |
隔离 |
48 |
|
雷电冲击耐受电压(峰值) |
V |
相对地 |
75 |
断口 |
85 |
||
|
辅助控制回路工频耐受电压 |
A |
2000 |
|||||
|
4 |
额定电流 |
kA |
630,1250,1600,2000,2500,3150,4000 |
||||
|
5 |
额定短路开断电流 |
kA |
25 |
31.5 |
|||
|
6 |
额定短路关合电流(峰值) |
kA |
63 |
80 |
|||
|
7 |
额定短时耐受电流(4s) |
kA |
25 |
31.5 |
|||
|
8 |
额定峰值耐受电流 |
kA |
63 |
80 |
|||
|
9 |
辅助控制回路额定电压 |
V |
直流或交流110/220 |
||||
|
10 |
防护等级 |
|
IP4X(断路器室门打开隔室间IP2X) |
||||
| 序号 | 项目 | 标准参数值 |
| 1.1 | 开关柜共用参数 | |
| 1.1.1 | 柜型 | 小车式 |
| 1.1.2 | 开关柜型号 |
|
| 1.1.3 | 额定电压（kV） | 24 |
| 1.1.4 | 额定频率(HZ) | 50 |
| 1.1.5 | 额定电流(A) | 630 |
| 1.1.6 | 温升试验电流（A） | 1.1Ir |
| 1.1.7 | 额定工频1min耐受电压 | |
| 1.1.7.1 | 对地(KV) | 65 |
| 1.1.8 | 额定雷电冲击耐受电压峰值（1.2∕50μs） | |
| 1.1.8.1 | 对地(KV) | 125 |
| 1.1.9 | 额定短路开断电流(kA) | 25 |
| 1.1.10 | 额定短路关合电流(kA) | 63 |
| 1.1.11 | 额定短时耐受电流及持续时间(kA/s) | 25/4 |
| 1.1.12 | 额定峰值耐受电流（kA） | 63 |
| 1.1.13 | 辅助和控制回路短时工频耐受电压（kV） | 2 |
| 1.1.14 | 局部放电 | |
| 1.1.14.1 | 试验电压（kV） | 1.1×24/√3 |
| 1.1.14.2 | 单个绝缘件（≤pC） | 3 |
| 1.1.14.3 | 电压互感器、电流互感器（≤pC） | 10 |
| 1.1.15 | 供电电源 | |
| 1.1.15.1 | 控制回路(V) | DC110 |
| 1.1.15.2 | 辅助回路(V) | AC220 |
| 1.1.16 | 使用寿命(≥年) | 20 |
| 1.1.17 | 设备尺寸单台开关柜整体尺寸（长×宽×高） | 1800×1000×2260 |
| 1.1.18 | 防护等级 | |
| 1.1.18.1 | 柜体外壳 | IP4X |
| 1.1.18.2 | 隔室间 | IP2X |
| 1.1.19 | 爬电距离 | |
| 1.1.19.1 | 瓷质材料（对地）（≥mm） | 432 |
| 1.1.19.2 | 有机材料（对地）（≥mm） | 480 |
| 1.1.20 | 相间及相对地净距（空气绝缘）（≥mm） | 180 |
| 1.1.21 | 丧失运行连续性类别 | LSC2 |
| 1.1.22 | 内部故障电弧允许持续时间（秒） | 0.5 |
| 1.1.23 | 断路器布置型式 |
|
| 1.2 | 断路器参数 | |
| 1.2.1 | 型式 | 真空 |
| 1.2.2 | 额定电压（kV） | 24 |
| 1.2.3 | 额定频率（Hz） | 50 |
| 1.2.4 | 额定电流（A） | 630 |
| 1.2.5 | 主回路电阻（μΩ） |
|
| 1.2.6 | 温升试验电流（A） | 1.1Ir |
| 1.2.7 | 额定工频1min耐受电压 | |
| 1.2.7.1 | 断口(kV) | 79 |
| 1.2.7.2 | 对地(kV) | 65 |
| 1.2.8 | 额定雷电冲击耐受电压峰值（1.2∕50μs） | |
| 1.2.8.1 | 断口(kV) | 145 |
| 1.2.8.2 | 对地(kV) | 125 |
| 1.2.9 | 额定短路开断电流 | |
| 1.2.9.1 | 交流分量有效值(kA) | 25 |
| 1.2.9.2 | 时间常数(ms) | 45 |
| 1.2.9.3 | 开断次数(≥次) | 30 |
| 1.2.9.4 | 首相开断系数 | 1.5 |
| 1.2.10 | 额定短路关合电流(kA) | 63 |
| 1.2.11 | 额定短时耐受电流及持续时间(kA/s) | 25/4 |
| 1.2.12 | 额定峰值耐受电流(kA) | 63 |
| 1.2.13 | 开断时间（≤ms） | 60 |
| 1.2.14 | 合闸弹跳时间（≤ms） | 2 |
| 1.2.15 | 分闸时间（≤ms） | 45 |
| 1.2.16 | 合闸时间（≤ms） | 70 |
| 1.2.17 | 重合闸无电流间隙时间（ms） | 300 |
| 1.2.18 | 分、合闸平均速度 | |
| 1.2.18.1 | 分闸速度（m∕s） |
|
| 1.2.18.2 | 合闸速度（m∕s） |
|
| 1.2.19 | 分闸不同期性（≤ms） | 2 |
| 1.2.20 | 合闸不同期性（≤ms） | 2 |
| 1.2.21 | 机械稳定性（≥次） | 10000 |
| 1.2.22 | 额定操作顺序 | 馈线：O—0.3s—CO—180s—CO |
| 1.2.23 | 辅助和控制回路短时工频耐受电压（kV） | 2 |
| 1.2.24 | 异相接地故障开断试（kA） | √3/2倍额定短路开断电流 |
| 1.2.25 | 容性电流开合试验（试验室） | |
| 1.2.25.1 | 试验电流(A) | |
| 1.2.25.1.1 | 电缆 | 25 |
| 1.2.25.1.2 | 电容器组（≥） | 400 |
| 1.2.25.2 | 试验电压(kV) | 1.4×24/√3 |
| 1.2.25.3 |
C1级：CC1：24×O；CC2：24×CO；BC1：24×O；BC2：24×CO； C2级：CC1：48×O CC2：24×O和24×CO BC1：24×O BC2：80×CO |
|
| 1.2.26 | 操动机构型式或型号 | 弹簧 |
| 1.2.27 | 操作方式 | 三相机械联动 |
| 1.2.28 | 电动机电压（V） | DC110 |
| 1.2.29 | 合闸操作电源 | |
| 1.2.29.1 | 额定操作电压(V) | DC110 |
| 1.2.29.2 | 操作电压允许范围（%） | 85％~110％，30％不得动作 |
| 1.2.29.3 | 每相线圈数量(只) | 1 |
| 1.2.29.4 | 每相线圈涌流（A） |
|
| 1.2.29.5 | 每只线圈稳态电流(A) |
|
| 1.2.30 | 分闸操作电源 | |
| 1.2.30.1 | 额定操作电压(V) | DC110 |
| 1.2.30.2 | 操作电压允许范围 | 65％~110％，30％不得动作 |
| 1.2.30.3 | 每相线圈数量(只) | 1 |
| 1.2.30.4 | 每只线圈涌电流（A） |
|
| 1.2.30.5 | 每只线圈稳态电流（A） |
|
| 1.2.31 | 备用辅助触点 | |
| 1.2.31.1 | 数量(对) | 10常开，10常闭 |
| 1.2.31.2 | 开断能力 |
|
| 1.2.32 | 弹簧机构储能时间（≤s） | 20 |
| 1.2.33 | 真空灭弧室真空度(≤Pa) | 1.33×10-3 |
| 1.3 | 隔离开关参数（如果有） | |
| 1.3.1 | 型式/型号 |
|
| 1.3.2 | 额定电流(A) | 630 |
| 1.3.3 | 主回路电阻（μΩ） | 25 |
| 1.3.4 | 温升试验电流(A) | 1.1Ir |
| 1.3.5 | 额定工频1min耐受电压 | |
| 1.3.5.1 | 断口(kV) | 79 |
| 1.3.5.2 | 对地(kV) | 65 |
| 1.3.6 | 额定雷电冲击耐受电压峰值（1.2∕50μs） | |
| 1.3.6.1 | 断口(kV) | 145 |
| 1.3.6.2 | 对地(kV) | 125 |
| 1.3.7 | 额定短时耐受电流及持续时间(kA/s) | 25/4 |
| 1.3.8 | 额定峰值耐受电流(kA) | 63 |
| 1.3.9 | 分/合闸时间 | |
| 1.3.9.1 | 分闸时间(ms) |
|
| 1.3.9.2 | 合闸时间(ms) |
|
| 1.3.10 | 分/合闸平均速度 | |
| 1.3.10.1 | 分闸速度(m/s) |
|
| 1.3.10.2 | 分闸速度(m/s) |
|
| 1.3.11 | 机械稳定性（≥） | 3000 |
| 1.3.12 | 操动机构 | |
| 1.3.12.1 | 型式或型号 | 电动并可手动 |
| 1.3.12.2 | 电动机电压 | DC110 |
| 1.3.12.3 | 控制电压 | DC110 |
| 1.3.12.4 | 允许电压变化范围(%) | 85~110 |
| 1.3.12.5 | 操作方式 | 三相机械联动 |
| 1.3.13 | 备用辅助触点 | |
| 1.3.13.1 | 数量 | 10常开，10常闭 |
| 1.3.13.2 | 开断能力 | DC 110V、2.5A |
| 1.4 | 接地开关参数 | |
| 1.4.1 | 额定短时耐受电流及持续时间（kA/s） | 25/4 |
| 1.4.2 | 额定峰值耐受电流（kA） | 63 |
| 1.4.3 | 额定关合电流（kA） | 63 |
| 1.4.4 | 额定关合次数（次） | 2 |
| 1.4.5 | 机械稳定性（≥次） | 3000 |
| 1.4.6 | 操动机构 | |
| 1.4.6.1 | 型式或型号 | 手动 |
| 1.4.6.2 | 电动机电压（V） |
|
| 1.4.6.3 | 控制电压（V) |
|
| 1.4.6.4 | 允许电压变化范围(%) | 85~110 |
| 1.4.6.5 | 操作方式 | 三相机械联动 |
| 1.4.7 | 备用辅助触点 | |
| 1.4.7.1 | 数量(对) | 8常开，8常闭 |
| 1.4.7.2 | 开断能力 | DC110V、2.5A |
| 1.5 | 电流互感器参数 | |
| 1.5.1 | 型式或型号 | 电磁式 |
| 1.5.2 | 绕组1 | |
| 1.5.2.1 | 额定电流比 |
|
| 1.5.2.2 | 额定负荷 | 30 |
| 1.5.2.3 | 准确级 | 5P |
| 1.5.3 | 绕组2 | |
| 1.5.3.1 | 额定电流比 |
|
| 1.5.3.2 | 额定负荷 | 30 |
| 1.5.3.3 | 准确级 | 0.5 |
| 1.5.4 | 绕组3 | |
| 1.5.4.1 | 额定电流比 |
|
| 1.5.4.2 | 额定负荷 | 30 |
| 1.5.4.3 | 准确级 | 0.2S |
| 1.5.5 | 绕组4 | |
| 1.5.5.1 | 额定电流比 |
|
| 1.5.5.2 | 额定负荷 |
|
| 1.5.5.3 | 准确级 |
|
| 1.6 | 零序电流互感器 | |
| 1.6.1 | 型式 | 电磁式 |
| 1.6.2 | 额定电流比 | 50/1A |
| 1.6.3 | 额定负荷(VA) | 5(30) |
| 1.7 | 电压互感器参数 | |
| 1.7.1 | 型式或型号 | 电磁式 |
| 1.7.2 | 额定电压比 | 20/√3：0.1/√3：0.1/√3：0.1/3 |
| 1.7.3 | 准确级 | |
