GCK1A 1600-2500A

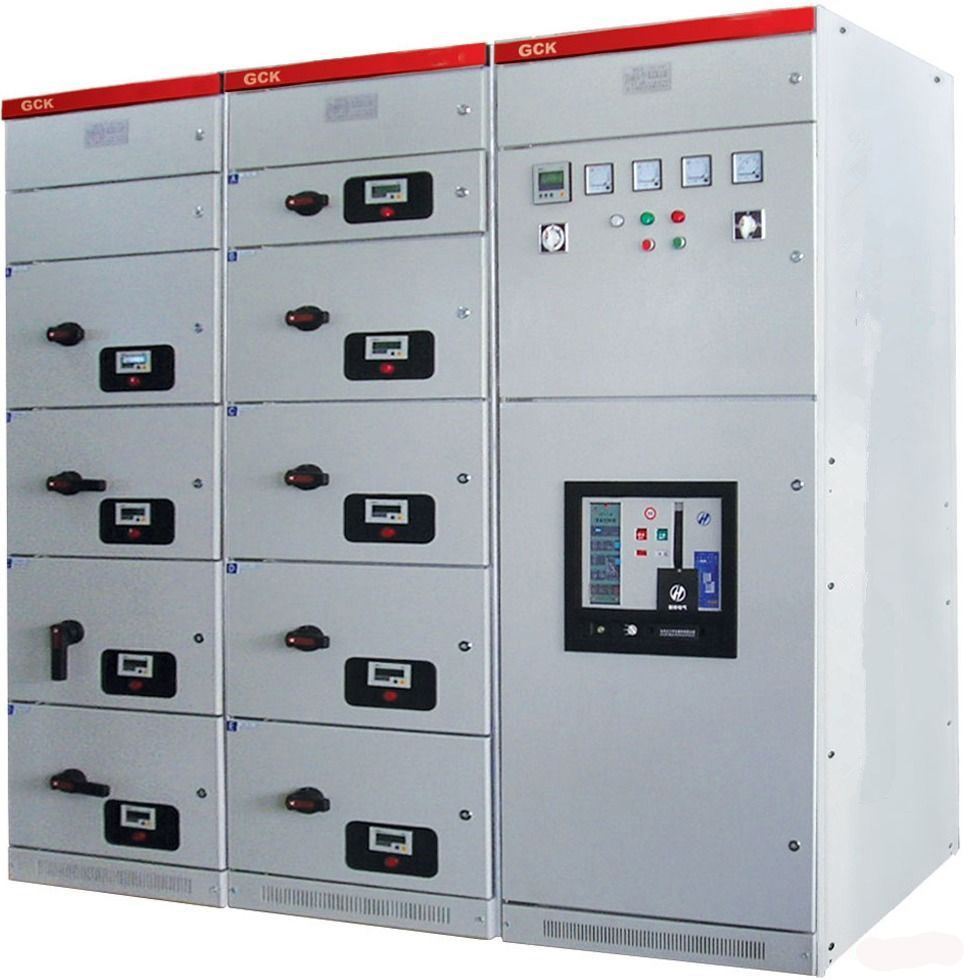

GCK低压抽出式开关柜多用作动力配电中心PC和电动机控制中心MCC，苏州顶地电气的抽屉式馈线柜常被用在额定工作电压为660V及以下，额定电流为4000A及以下的发、供电系统中配电、电动机集中控制，无功补偿使用的低压成套配电装置。在三相三线或三相四线制系统中，作为低压配电系统的变电、馈电或电动机专用。该产品与抽屉式MNS开关柜在外形上非常相似

联系电话：0512-69393820

立即咨询在线留言

产品详情
技术参数
扩展描述
产品样本

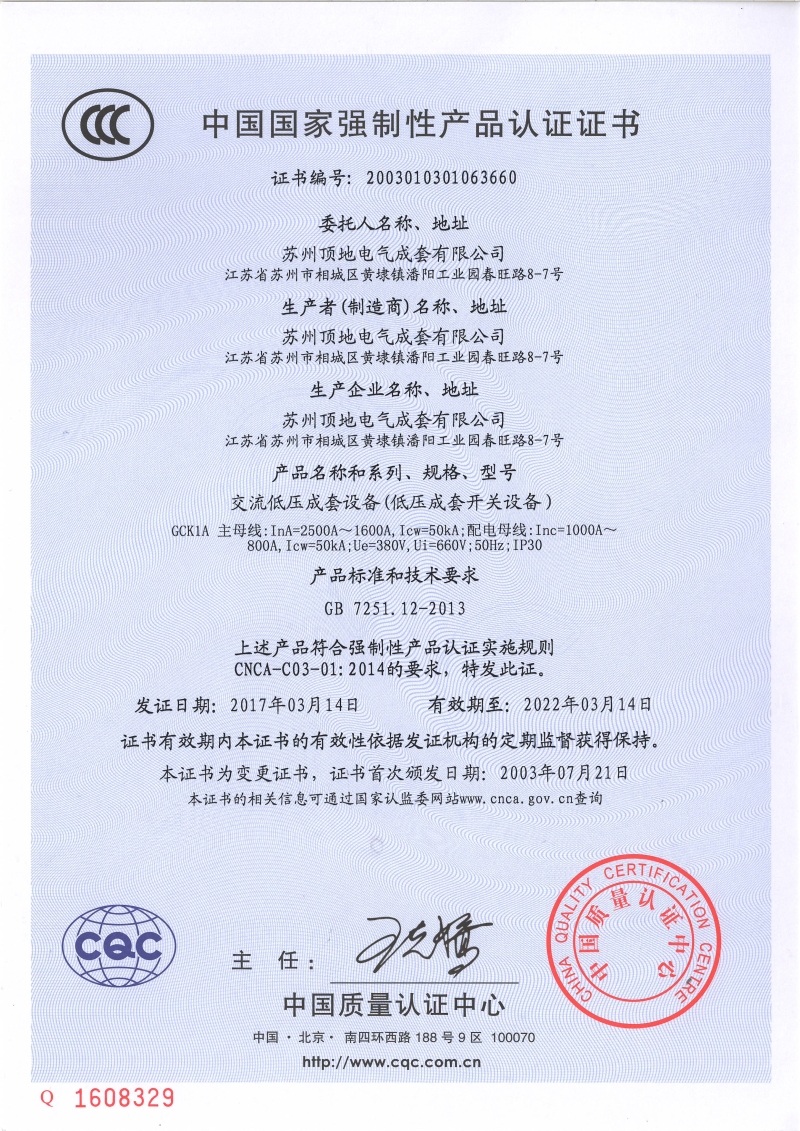

认证证书

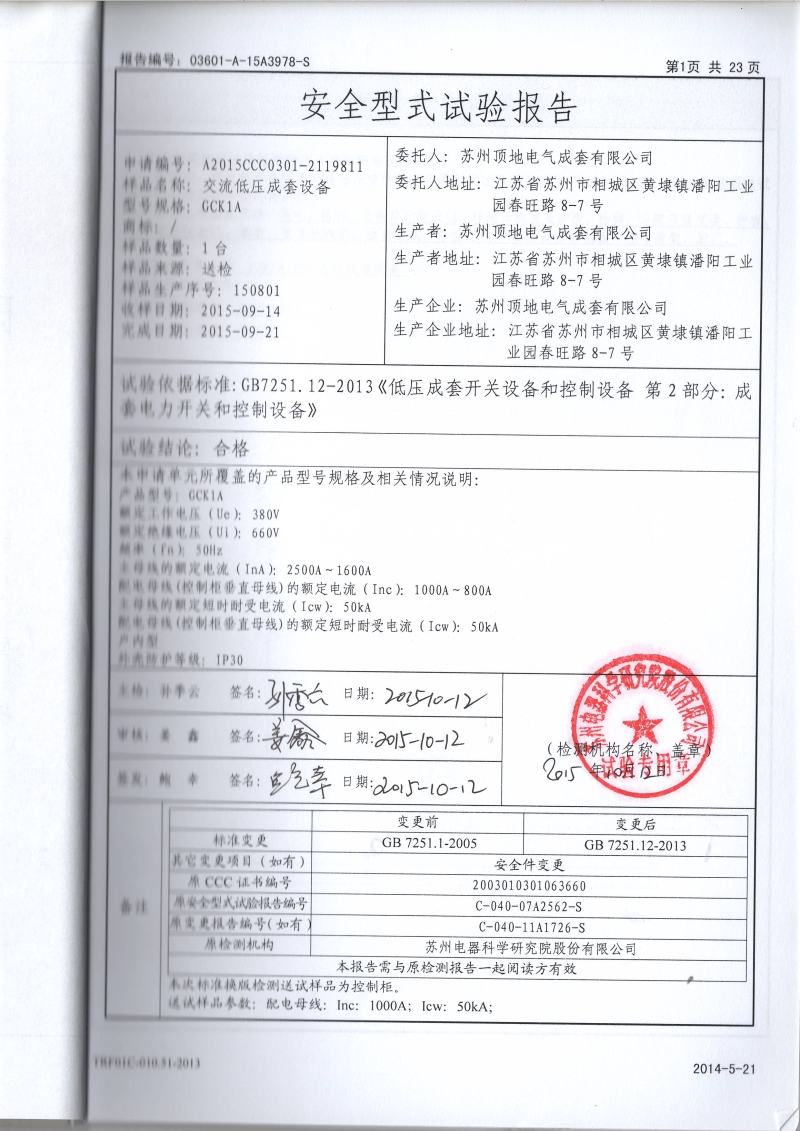

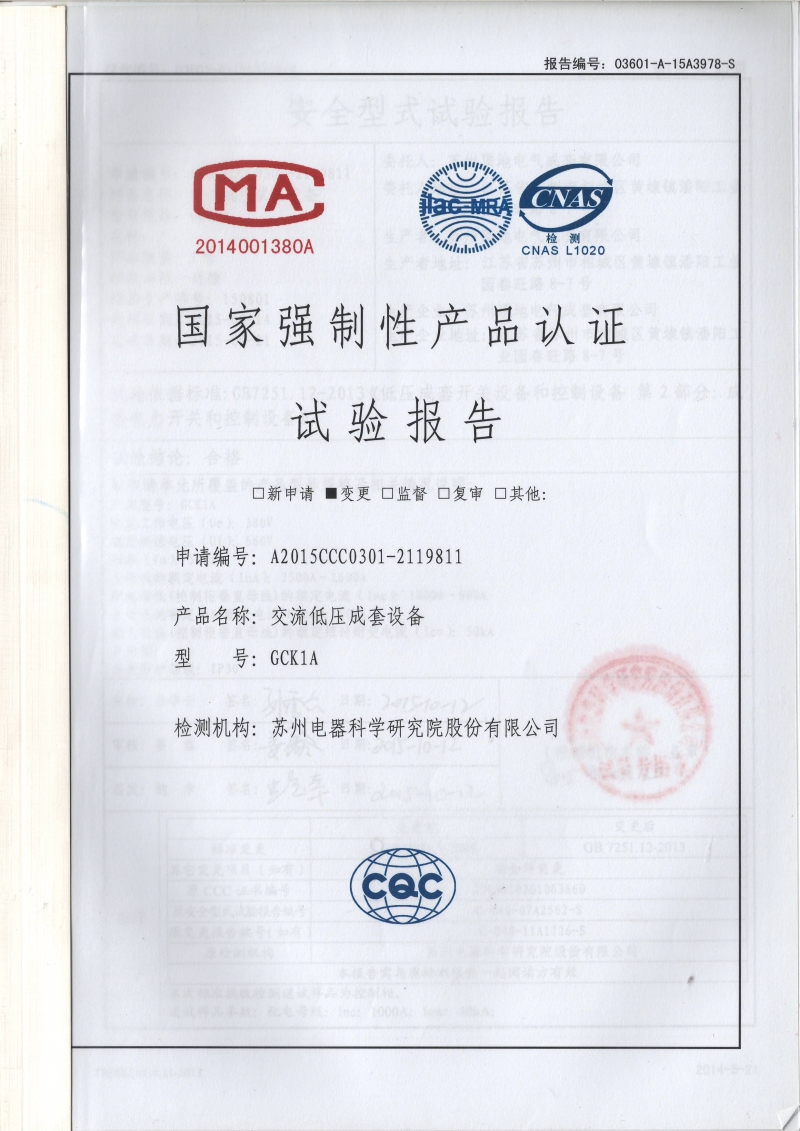

检测报告

产品概述

GCK低压抽出式开关柜广泛应用于发电厂，变电所，厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC，作为交流50-60Hz，额定工作电压为660V及以下，额定电流为4000A及以下的发、供电系统中配电、电动机集中控制，无功补偿使用的低压成套配电装置。三相三线或三相四线制系统中，作为低压配电系统的变电、馈电或电动机专用。
GCK低压抽出式开关柜在保持了电气性能高于同类产品的基础上，增大了容量和机械强度，并具有结构先进，外型美观，防护等级高，安全可靠，维护方便等特点；可作为低压成套开关设备的更新换代产品。

使用条件

环境温度: -25°C; -- +40°C
环境湿度: 日平均值<=95%,月平均值<=90%
海拔高度: 2000M 及以下
产品运行环境不应有火灾、爆炸的危险以及化学腐蚀、剧烈震动的场所
日平均温度不超过+35°C
设备安装时与垂直面的倾斜度不超过5%

序号	项目	单位	参数
1	额定工作电压	V	AC400
2	额定绝缘电压	V	AC690
3	额定频率	Hz	50
4	污染等级		3级
5	电气间隙	mm	>= 14
6	爬电距离	mm	>= 16
7	主母线额定电流	A	1000-3200	1600-4000	4000-6300
8	额定短时耐受电流	kA	50	80	100
9	峰值耐受电流	kA	105	175	220
10	外壳防护等级		IP30,IP31,IP40,IP41
